Хомутовый нагреватель (ХН)

Хомутовые нагреватели — цилиндрический нагрев, производство и поставка в Караганде

Хомутовые нагреватели (ХН) — разновидность резистивных электронагревателей, конструктивно выполненных в форме полухомутов или цельных колец, охватывающих нагреваемый цилиндрический объект снаружи. Компания ТЭН-Миасс производит хомутовые нагреватели различных типов и типоразмеров с 2010 года. Более 15 лет мы поставляем надёжные нагреватели на промышленные предприятия Казахстана, в том числе в Караганде. Производство ведётся в соответствии с ГОСТ 13268-88, изготовление от 1 штуки, срок — от 3 рабочих дней, гарантия 12 месяцев.

Особенности цилиндрического нагрева хомутовыми нагревателями

Принципиальное отличие хомутового нагревателя от стержневых и патронных нагревателей состоит в том, что нагрев осуществляется снаружи нагреваемого объекта. Нагреватель охватывает цилиндр, трубу, сопло или фланец по всему периметру, обеспечивая равномерный прогрев без создания местных перегревов и термических напряжений. Это особенно важно для тонкостенных цилиндров и деталей с высокими требованиями к термической однородности.

Теплопередача от хомутового нагревателя к нагреваемому объекту осуществляется через контактную поверхность. Качество теплового контакта — ключевой фактор, определяющий эффективность и срок службы нагревателя. При плотном прижиме хомутового нагревателя к обработанной цилиндрической поверхности тепловое сопротивление контакта минимально, и нагреватель работает в оптимальном режиме. Зазоры и неплотности ведут к локальным перегревам нагревателя и значительно сокращают его ресурс. Именно поэтому правильный монтаж хомутовых нагревателей — обязательное условие их длительной эксплуатации.

Для обеспечения равномерного нагрева по периметру нагреватель должен плотно охватывать цилиндр по всей контактной поверхности. Допустимое отклонение внутреннего диаметра нагревателя от диаметра нагреваемого объекта — не более 0,5–1,0 мм. В случае работы с нагреваемыми объектами, изменяющими диаметр при тепловом расширении, необходимо учитывать этот фактор при выборе посадки нагревателя.

Тип ХН — хомутовые нагреватели стандартные

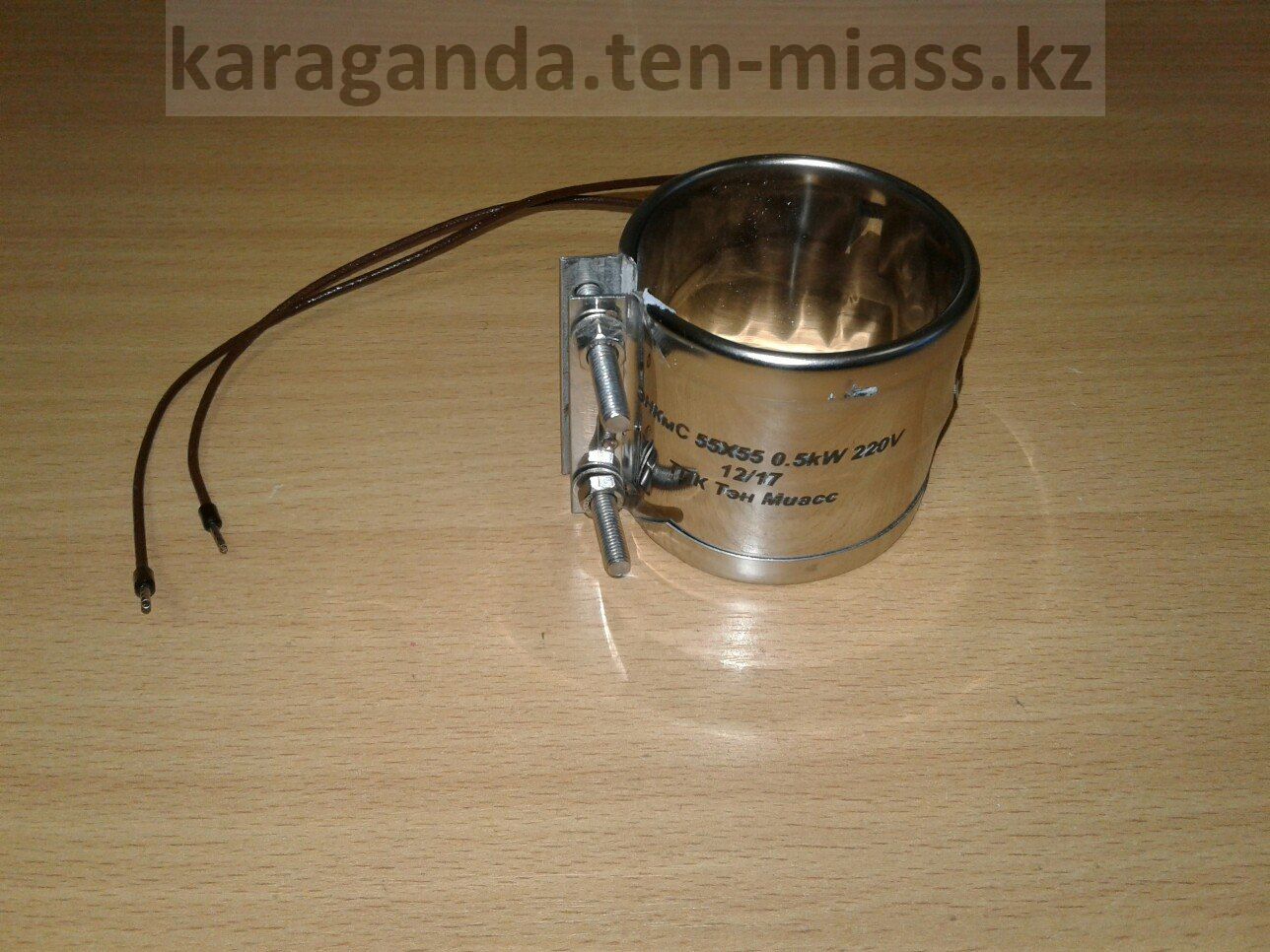

Стандартный хомутовый нагреватель типа ХН представляет собой два полукольца (полухомута), шарнирно соединённых с одной стороны и стянутых болтом — с другой. Внутри каждого полукольца проложен нагревательный элемент — нихромовая спираль в миканитовой изоляции. Наружный корпус изготовлен из стального листа с отбортовкой, формирующей жёсткий кожух. Токоподводящие выводы выведены наружу через жаростойкую изоляцию и защищены металлорукавом или керамическими бусами.

Нагреватели ХН выпускаются для цилиндров диаметром от 20 до 500 мм, ширина (высота) нагревателя — от 30 до 200 мм, мощность — от 0,3 до 15 кВт. Рабочая температура — до 450 °C. Напряжение питания — 220 В или 380 В. Возможно изготовление нагревателей ХН с одним или несколькими независимыми нагревательными элементами для зонального регулирования температуры.

Тип ХНм — хомутовые нагреватели с микаленточной изоляцией

Нагреватели типа ХНм конструктивно аналогичны ХН, но отличаются применением микаленточной изоляции повышенной температурной стойкости. Микаленточная изоляция изготавливается из листов слюды (мусковит или флогопит), скреплённых жаростойким связующим на основе силиконового лака. Рабочая температура нагревателей ХНм — до 550 °C. Применяются там, где стандартные миканитовые нагреватели имеют недостаточный ресурс при высоких температурах.

Нагреватели ХНм рекомендуются для экструзионного оборудования с высокими рабочими температурами переработки (ПЭТФ, ПА, ПК, фторполимеры), а также для термопластавтоматов с температурой расплава выше 300 °C. Ресурс нагревателей ХНм при соблюдении условий эксплуатации составляет 2–5 лет непрерывной работы.

Тип ХНк — хомутовые нагреватели с керамической изоляцией

Нагреватели типа ХНк — высокотемпературное исполнение с нагревательным элементом, изолированным керамическими бусами или керамическими пластинами. Керамическая изоляция выдерживает рабочие температуры до 800–900 °C и не разрушается под воздействием влаги и химически активных сред. Нагреватели ХНк применяются в экструзионных линиях для переработки специальных полимеров и термопластов с высокими температурами переработки, в химической промышленности для нагрева реакторов и трубопроводов с агрессивными средами.

Тип ПХН — панельные хомутовые нагреватели

Панельные хомутовые нагреватели ПХН отличаются прямоугольным или многоугольным поперечным сечением корпуса, что позволяет устанавливать их вплотную друг к другу для нагрева нескольких зон по длине цилиндра без зазоров. Панельная конструкция обеспечивает удобство монтажа и замены отдельных нагревателей без демонтажа соседних элементов. ПХН широко применяются в зональных системах нагрева пластикаторов, экструдеров и литьевых машин.

Применение хомутовых нагревателей

• Экструдеры — нагрев цилиндра экструдера по всей длине зонами; переработка полиэтилена, полипропилена, ПВХ, ПА, ПК, ПЭТФ и других термопластов на предприятиях Караганда
• Термопластавтоматы (ТПА) — нагрев пластикационного цилиндра ТПА до температуры переработки полимера; несколько независимых зон нагрева от сопла до загрузочной зоны
• Сопла литьевых машин — специальные малогабаритные хомутовые нагреватели диаметром 20–60 мм для поддержания точной температуры расплава в зоне сопла
• Промышленные трубопроводы — обогрев трубопроводов для предотвращения замерзания и поддержания вязкости перекачиваемых продуктов (нефть, битум, смолы, химические реагенты)
• Нагрев фланцев и арматуры — предотвращение промерзания запорной и регулирующей арматуры в условиях казахстанских зим
• Химические реакторы — поддержание температуры реакционной смеси в цилиндрических реакторах

Подключение хомутовых нагревателей

Хомутовые нагреватели выпускаются для питания от однофазного напряжения 220 В (50 Гц) или трёхфазного 380 В. Стандартные токоподводящие выводы — никелированные шпильки с резьбой М4 или М5, кабельные наконечники, или гибкие выводы из жаростойкого кабеля типа РКГМ или ПРКА. Длина гибких выводов — от 0,5 м, сечение провода подбирается исходя из рабочего тока нагревателя.

При монтаже хомутовых нагревателей необходимо соблюдать полярность подключения (при наличии встроенной термопары), обеспечить надёжное механическое крепление и контролируемый момент затяжки болтов хомута. Перетяжка болтов может вызвать деформацию корпуса и нарушение изоляции; недотяжка — ухудшение теплового контакта и перегрев нагревателя.

Компания ТЭН-Миасс поставляет хомутовые нагреватели в Караганде и другие города Казахстана. Более 15 лет опыта, соответствие ГОСТ 13268-88, изготовление от 1 штуки за 3 дня, гарантия 12 месяцев.

Хомутовый нагреватель (ХН) — это кольцеобразный элемент, который снаружи обхватывает цилиндрическую деталь. Тепло передаётся кондуктивно — через контакт внутренней поверхности хомута с наружной поверхностью изделия. Используется для прогрева фланцев, сопел, труб и цилиндров.

Устройство такое: нихромовая лента или спираль уложена между слоями слюды (ХНм) либо между керамическими пластинами (ХНк). Всё это помещено в металлическую обойму с замковым болтом. Затягивая болт, хомут прижимают к цилиндру с нужным усилием.

Ключевое отличие от плоского нагревателя — геометрия контакта: хомут греет равномерно по всей окружности цилиндра, без угловых зон с ослабленной теплоотдачей. Для цилиндров ТПА и экструдеров это принципиально, поскольку неравномерный нагрев порождает дефекты изделий.

Заказ в Караганда

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Караганда — транспортными компаниями (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Телефон: +7 (777) 587-15-03.
