Патронный ТЭН (ТЭНП)

Патронные нагреватели ТЭНП — одноконцевое исполнение, производство и поставка в Караганде

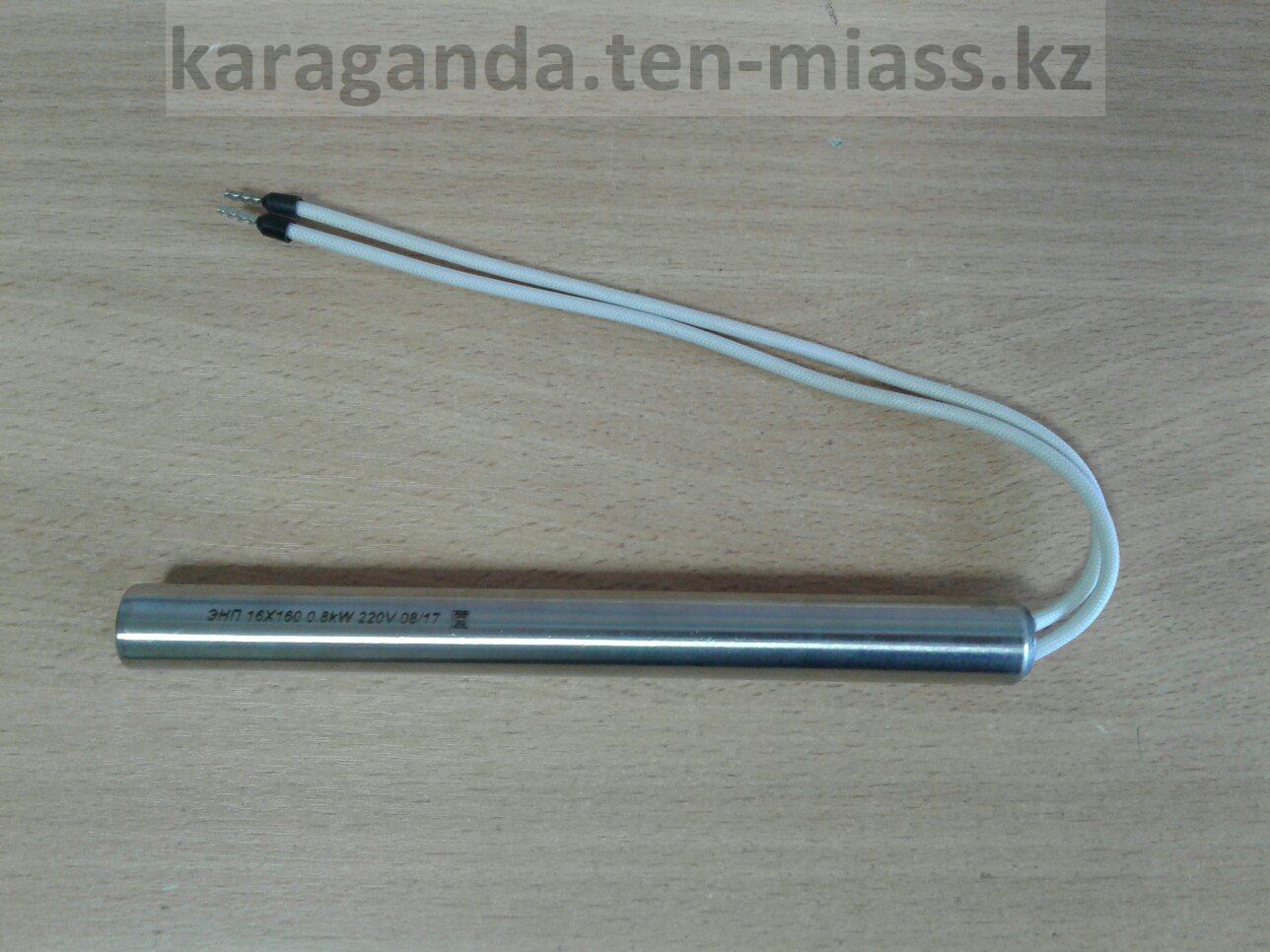

Патронные трубчатые электронагревательные элементы (ТЭНП) — разновидность трубчатых нагревателей с одноконцевой конструкцией, предназначенных для установки в глухие отверстия нагреваемых деталей. Компания ТЭН-Миасс производит патронные нагреватели ТЭНП с 2010 года и за более чем 15 лет накопила обширный опыт разработки и изготовления нагревателей для самых разнообразных применений в промышленности Казахстана, включая поставки в Караганду. Производство ведётся по ГОСТ 13268-88, изготовление от 1 штуки, срок — от 3 рабочих дней, гарантия — 12 месяцев.

Одноконцевая конструкция патронных нагревателей

Принципиальное конструктивное отличие патронного нагревателя от обычного двухконцевого ТЭНа — расположение обоих токоподводящих выводов на одном торце. Противоположный торец («дно» патрона) является заглушённым и не требует доступа. Это позволяет устанавливать нагреватель в глухое отверстие — просверленный или расточенный канал, не имеющий сквозного выхода.

Конструкция патронного нагревателя включает: стальную трубку (оболочку) из нержавеющей стали AISI 304 или AISI 316; нагревательную спираль из нихрома или фехраля, расположенную внутри трубки; периклазовый наполнитель (оксид магния), обеспечивающий электрическую изоляцию и теплопередачу; два токоподводящих вывода, выходящих через один открытый торец нагревателя; концевую изоляционную втулку (как правило, из высокотемпературной керамики или стеклотекстолита).

Для обеспечения максимально эффективного теплообмена между ТЭНП и нагреваемой деталью чрезвычайно важен плотный тепловой контакт. Диаметральный зазор между нагревателем и стенками отверстия должен быть минимальным — в идеале не более 0,05–0,15 мм. При значительном зазоре тепловое сопротивление резко возрастает, температура оболочки нагревателя увеличивается, что приводит к ускоренному износу. Для улучшения теплового контакта рекомендуется применять теплопроводящую пасту на основе оксида цинка или оксида алюминия.

Типы патронных нагревателей ТЭНП

Стандартные патронные нагреватели

Стандартные ТЭНП выпускаются в диапазоне диаметров от 6 до 32 мм, длиной от 50 до 500 мм. Оба вывода выходят через один торец параллельно оси нагревателя. Стандартное напряжение питания — 220 В или 380 В, мощность — от 0,2 до 5 кВт. Рабочая температура оболочки — до 750 °C (нержавеющая сталь AISI 304) или до 900 °C (AISI 310S). Применяются в пресс-формах для литья пластмасс и резины, горячеканальных системах, нагревательных плитах прессов, термоблоках упаковочного оборудования.

Патронные нагреватели с термопарой

ТЭНП с встроенной термопарой позволяют осуществлять точный контроль температуры непосредственно в зоне нагрева. Термопара (тип К — хромель/алюмель или тип J — железо/константан) располагается внутри нагревательного элемента вдоль его оси, холодный спай выведен вместе с токоподводящими проводами через открытый торец нагревателя. Такая конструкция обеспечивает минимальную инерционность измерения температуры и максимальную точность регулирования. Нагреватели с термопарой широко применяются в горячеканальных системах литьевых пресс-форм, автоматических термопластавтоматах и прецизионных нагревательных устройствах.

Резьбовые патронные нагреватели

Резьбовые ТЭНП имеют на наружной поверхности оболочки резьбу (метрическую или трубную), позволяющую ввинчивать нагреватель в резьбовое отверстие детали. Резьбовое крепление обеспечивает плотный механический контакт и упрощает монтаж/демонтаж нагревателя в условиях регулярного обслуживания. Типовые резьбы: М8, М10, М12, М14, М16, М20, 1/4", 3/8", 1/2". Применяются в медицинском оборудовании, пищевой промышленности, нагревательных блоках для сварочных и паяльных инструментов, а также в оборудовании предприятий Караганды.

Игольчатые патронные нагреватели

Игольчатые (миниатюрные) ТЭНП — специальная разновидность патронных нагревателей диаметром от 3 до 8 мм и длиной от 20 до 100 мм. Малые размеры и высокая удельная мощность (до 15 Вт/см²) делают их незаменимыми в задачах нагрева миниатюрных деталей и узлов. Применяются в горячеканальных системах пресс-форм для тонкостенного литья, нагревательных элементах 3D-принтеров (нагревательный блок хотэнда), медицинских и лабораторных приборах, устройствах для пайки и точечной сварки.

Применение патронных нагревателей ТЭНП

• Пресс-формы и штампы — нагрев стальных формообразующих деталей для горячего прессования пластмасс, резины, металлопорошков
• Горячеканальные системы — поддержание расплава полимера в жидком состоянии в каналах горячеканальной системы литьевой пресс-формы
• Нагревательные плиты прессов — равномерный прогрев плит вулканизационных и пресс-форм резинотехнических предприятий Караганды
• Упаковочное оборудование — нагрев запаивающих губок, термоножей, сварочных баров в оборудовании для упаковки пищевых продуктов
• Полиграфическое оборудование — нагрев валов, роликов, нагревательных секций печатных машин
• Нагревательные блоки 3D-принтеров — игольчатые ТЭНП для экструзионных головок (хотэнд) FFF/FDM принтеров
• Медицинское и лабораторное оборудование — нагрев термостатов, реакционных блоков, нагревательных столиков микроскопов
• Нагрев трубопроводной арматуры — предотвращение замерзания и поддержание рабочей температуры высоковязких жидкостей в трубопроводах предприятий Казахстана

Мощность и напряжение патронных нагревателей

Патронные нагреватели ТЭНП изготавливаются в широком диапазоне мощностей и напряжений. Стандартные напряжения питания — 12 В, 24 В (для встроенных нагревательных систем), 110 В, 220 В, 380 В. Мощность одного нагревателя составляет от 50 Вт (миниатюрные игольчатые) до 5–6 кВт (нагреватели большого диаметра). Удельная мощность нагревательной спирали подбирается таким образом, чтобы рабочая температура оболочки не превышала допустимых значений для выбранного материала.

При заказе патронных нагревателей ТЭНП в компании ТЭН-Миасс необходимо указать: диаметр и длину нагревателя, мощность и напряжение питания, материал оболочки, тип выводов, наличие встроенной термопары и её тип, резьбу (при резьбовом исполнении). Наши специалисты помогут уточнить все параметры и подобрать оптимальное решение для вашей задачи в Караганде.

Компания ТЭН-Миасс — надёжный поставщик патронных нагревателей в Караганде. Более 15 лет опыта, соответствие ГОСТ 13268-88, изготовление от 1 шт. за 3 дня, гарантия 12 месяцев.

Патронный ТЭН (ТЭНП) — это трубчатый нагреватель, у которого открыт лишь один торец с токовыводами, а второй заглушён. Его вставляют в цилиндрическое глухое отверстие металлической детали, и нагрев идёт кондукцией — через контактный теплообмен.

Главное условие — тесный тепловой контакт оболочки со стенкой отверстия. Поэтому отверстие выполняют с допуском H7 по ISO 286, а наружный диаметр самого ТЭНП — по h6. Зазор между нагревателем и отверстием не должен быть больше 0,01–0,03 мм, иначе теплопередача резко ухудшается и ТЭН перегревается.

Удельная мощность патронного ТЭН заметно выше воздушного — 10–20 Вт/см², ведь тепло уходит кондукцией в металл, а не конвекцией в воздух. Это даёт компактные, но мощные нагреватели для экструдеров, горячих каналов и прессформ.

Заказ в Караганда

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Караганда — транспортными компаниями (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Телефон: +7 (777) 587-15-03.
